事件传递及响应链

试想一下假如你是一台手机📟,当有人触摸了屏幕之后,你需要找到他具体触摸了什么东西,他可能触摸是一个按钮,或一个列表,也有可能是一个一不小心的误触,你会设计一个怎么样的机制和系统来处理呢?假如有两个按钮重叠了,或者遇到在滚动列表上需要拖动某个按钮的情况,你设计的机制能正常的运作嘛?在 iOS 中系统通过 UIKit 已经为我们设计好了一套方案,也是本文浅谈的内容: iOS 中的事件传递及响应链机制。

Responder Chain

谁来响应事件

在 UIKit 中我们使用响应者对象(Responder)接收和处理事件。一个响应者对象一般是 UIResponder 类的实例,它常见的子类包括 UIViewUIViewControllerUIApplication,这意味着几乎所有我们日常使用的控件都是响应者,如 UIButtonUILabel 等等。

Responders

UIResponder 及其子类中,我们是通过有关触摸(UITouch)的方法来处理和传递事件(UIEvent),具体的方法如下:

open func touchesBegan(_ touches: Set<UITouch>, with event: UIEvent?)
open func touchesMoved(_ touches: Set<UITouch>, with event: UIEvent?)
open func touchesEnded(_ touches: Set<UITouch>, with event: UIEvent?)
open func touchesCancelled(_ touches: Set<UITouch>, with event: UIEvent?)

UIResponder 还可以处理 UIPress、加速计、远程控制事件,这里仅讨论触摸事件。

UITouch 内,存储了大量触摸相关的数据,当手指在屏幕上移动时,所对应的 UITouch 数据也会更新,例如:这个触摸是在哪个 window 或者哪个 view 内发生的?当前触摸点的坐标是?前一个触摸点的坐标是?当前触摸事件的状态是?这些都存储在 UITouch 里面。另外需要注意的是,在这四个方法的参数中,传递的是 UITouch 类型的一个集合(而不是一个 UITouch),这对应了两根及以上手指触摸同一个视图的情况。

确定第一响应者

当有人用触摸了屏幕之后,我们需要找到使用者到底触摸了一个什么东西,或者可以理解为我们要找到,在这次使用者触摸之后,使用者最想要哪个控件发起响应。这个过程就是确定这次触摸事件的第一响应者是谁。

在触摸发生后,UIApplication 会触发 func sendEvent(_ event: UIEvent) 将一个封装好的 UIEvent 传给 UIWindow,也就是当前展示的 UIWindow,通常情况接下来会传给当前展示的 UIViewController,接下来传给 UIViewController 的根视图。这个过程是一条龙服务,没有分叉。但是在传递给当前 UIViewController 的根视图之后,就是开发人员的主战场,视图的层级结构就可以变得错综复杂起来了。

这里我们使用 UIView 来作为视图层级的主要组成元素,便于理解。但不止 UIView 可以响应事件,实际只要是 UIResponder 的子类,都可以响应和传递事件。后文会大量用 视图UIView 来举例,实则代指一个合格的响应者。

UIApplication to rootView

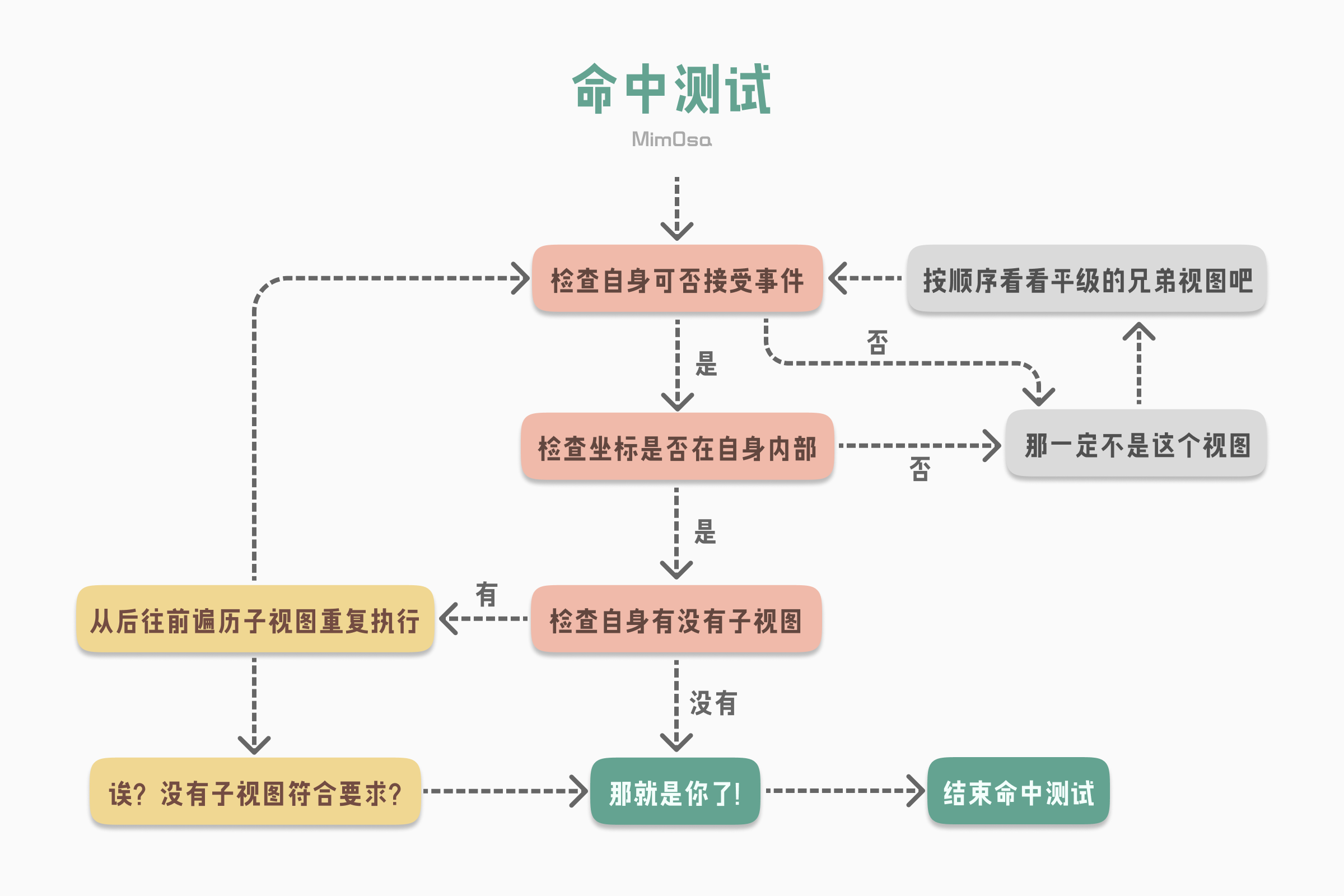

回到开头的问题,我现在变成了一台手机📱,并且我知道有人触摸了屏幕。我所拥有的信息是触摸点的坐标,我知道应该就是视图层级中其中的某一个,但我无法直接知道用户是想点哪个视图。我需要一个策略来找到这个第一响应者,UIKit 为我们提供了命中测试(hit-testing)来确定触摸事件的响应者,这个策略具体是这样运作的:

命中测试

Hit-testing

关于图中还有一些细节需要先说明:

  • 检查自身可否接收事件 中,如果视图符合以下三个条件中的任一个,都会无法接收事件:
    1. view.isUserInteractionEnabled = false
    2. view.alpha <= 0.01
    3. view.isHidden = true
  • 检查坐标是否在自身内部 这个过程使用了 func point(inside point: CGPoint, with event: UIEvent?) -> Bool 方法来判断坐标是否在自身内部,该方法是可以被重写的。
  • 从后往前遍历子视图重复执行 指的是按照 FILO 的原则,将其所有子视图按照「后添加的先遍历」的规则进行命中测试。该规则保证了系统会优先测试视图层级树中最后添加的视图,如果视图之间有重叠,该视图也是同级视图中展示最完整的视图,即用户最可能想要点的那个视图。
  • 按顺序看看平级的兄弟视图 时,若发现已经没有未检查过的视图了,则应走向 诶?没有子视图符合要求?

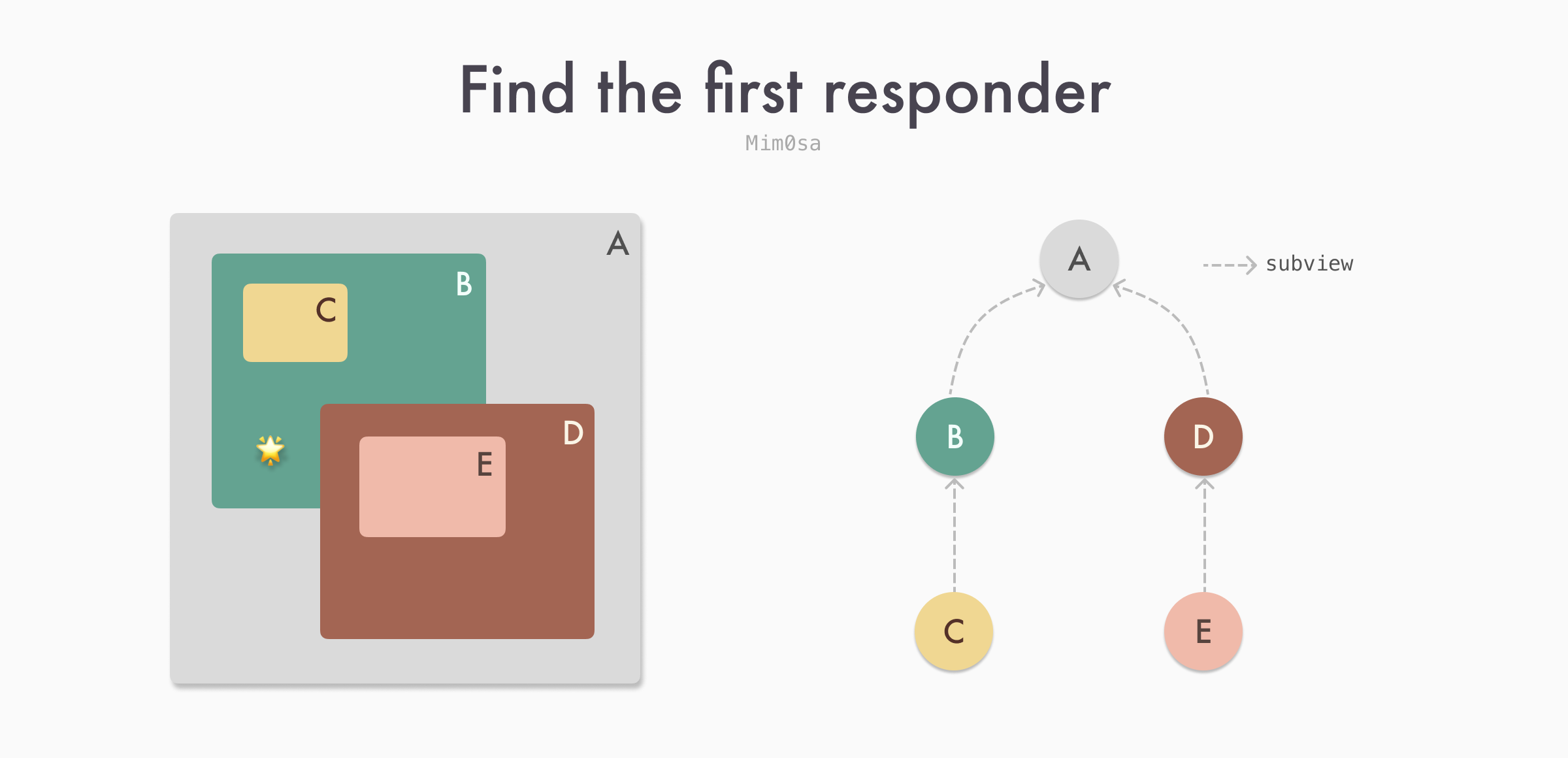

下面我们举个例子来解释这个流程,在例子中我们从当前 UIViewController 的根视图开始执行这个流程。下图中灰色视图 A 可以看作是当前 UIViewController 的根视图,右侧表示了各个视图的层级结构,用户在屏幕上的触摸点是🌟处,并且这 5 个视图都可以正常的接收事件。⚠️并且注意,D 比 B 更晚添加到 A 上。

Find the first responder

具体的流程如下:

  • 首先对 A 进行命中测试,显然🌟是在 A 内部的,按照流程接下来检查 A 是否有子视图。
  • 我们发现 A 有两个子视图,那我们就需要按 FILO 原则遍历子视图,先对 D 进行命中测试,后对 B 进行命中测试。
  • 我们对 D 进行命中测试,我们发现🌟不在 D 的内部,那就说明 D 及其子视图一定不是第一响应者。
  • 按顺序接下来对 B 进行命中测试,我们发现🌟在 B 的内部,按照流程接下来检查 B 是否有子视图。
  • 我们发现 B 有一个子视图 C,所以需要对 C 进行命中测试。
  • 显然🌟不在 C 的内部,这时我们得到的信息是:触摸点在 B 的内部,但不在 B 的任一子视图内。
  • 得到结论:B 是第一响应者,并且结束命中测试。
  • 整个命中测试的走向是这样的:A✅ –> D❎ –> B✅ –> C❎ »» B

整个流程应该算是清晰明了🐶,实际上这个流程就是 UIView 的一个方法:func hitTest(_ point: CGPoint, with event: UIEvent?) -> UIView?,方法最后返回的 UIView? 即第一响应者,这个方法代码还原应该是这样的:

class HitTestExampleView: UIView {
    override func hitTest(_ point: CGPoint, with event: UIEvent?) -> UIView? {
        if !isUserInteractionEnabled || isHidden || alpha <= 0.01 {
            return nil // 此处指视图无法接受事件
        }
        if self.point(inside: point, with: event) { // 判断触摸点是否在自身内部
            for subview in subviews.reversed() { // 按 FILO 遍历子视图
                let convertedPoint = subview.convert(point, from: self)
                let resultView = subview.hitTest(convertedPoint, with: event)
                // ⬆️这句是判断触摸点是否在子视图内部,在就返回视图,不在就返回nil
                if resultView != nil { return resultView }
            }
            return self // 此处指该视图的所有子视图都不符合要求,而触摸点又在该视图自身内部
        }
        return nil // 此处指触摸点是否不在该视图内部
    }
}

小心越界!

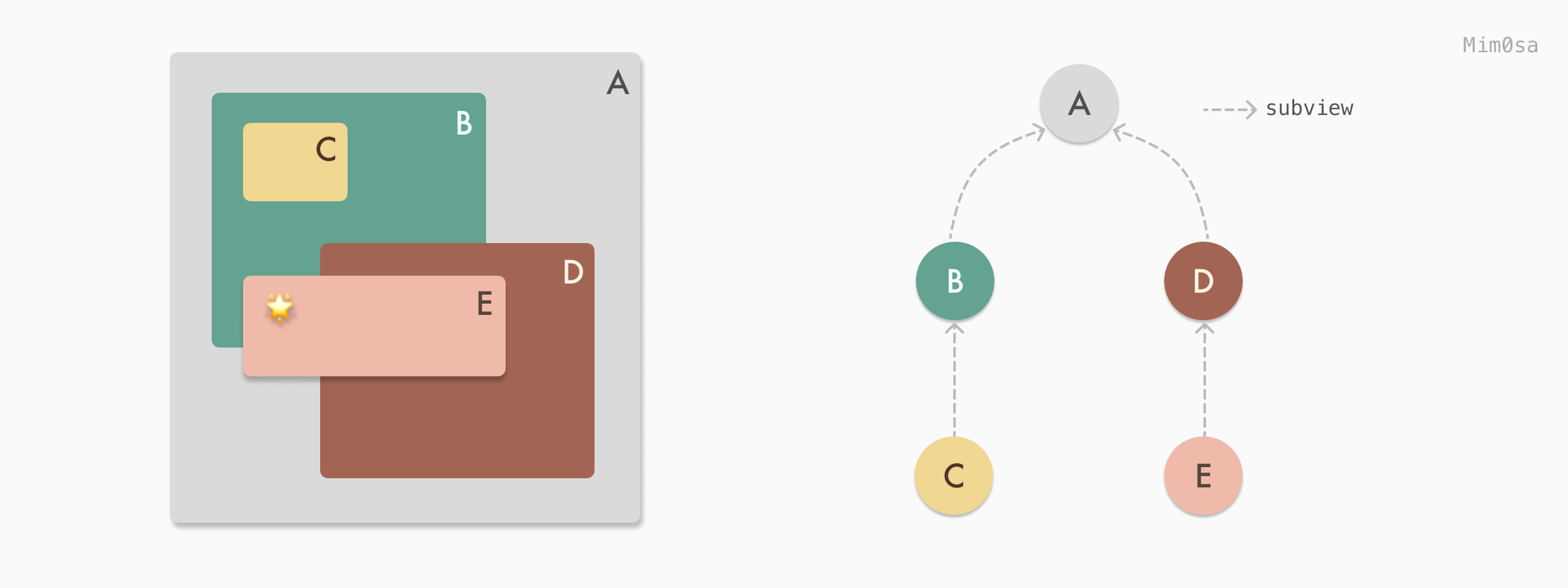

针对这个流程举个额外的例子,如果按下图的视图层级和触摸点来判断的话,最终获得第一响应者仍然是 B,甚至整个命中测试的走向和之前是一样的:A✅ –> D❎ –> B✅ –> C❎ »» B,究其原因是在 D 检查触摸点是否在自身内部时,答案是否,所以不会去对 E 进行命中测试,即使看起来我们点了 E。这个例子告诉我们,要注意可点击的子视图是否会超出父视图的范围。另若有这种情况可以重写 func point(inside point: CGPoint, with event: UIEvent?) -> Bool 方法来扩大点击有效范围。对于这种处理方式,个人觉得是可以,但没必要,寻求合理的视图布局和清晰易读的代码比这个关键💪。

Find the first responder 2

通过响应链传递事件

确定响应链成员

在找到了第一响应者之后,整个响应链也随着确定下来了。所谓响应链是由响应者组成的一个链表,链表的头是第一响应者,链表的每个结点的下一个结点都是该结点的 next 属性。

其实响应链就是在命中测试中,走通的路径。用上个章节的例子,整个命中测试的走向是:A✅ –> D❎ –> B✅ –> C❎,我们把没走通的❎的去掉,以第一响应者 B 作为头,依次连接,响应链就是:B -> A。(实际上 A 后面还有控制器等,但在该例子中没有展示控制器等,所以就写到 A)

默认来说,若该结点是 UIView 类型的话,这个 next 属性是该结点的父视图。但也有几个例外:

  • 如果是 UIViewController 的根视图,则下一个响应者是 UIViewController
  • 如果是 UIViewController
    • 如果 UIViewController 的视图是 UIWindow 的根视图,则下一个响应者是 UIWindow 对象。
    • 如果 UIViewController 是由另一个 UIViewController 呈现的,则下一个响应者是第二个 UIViewController
  • UIWindow的下一个响应者是 UIApplication
  • UIApplication 的下一个响应者是 app delegate。但仅当该 app delegateUIResponder 的实例且不是 UIViewUIViewController 或 app 对象本身时,才是下一个响应者。

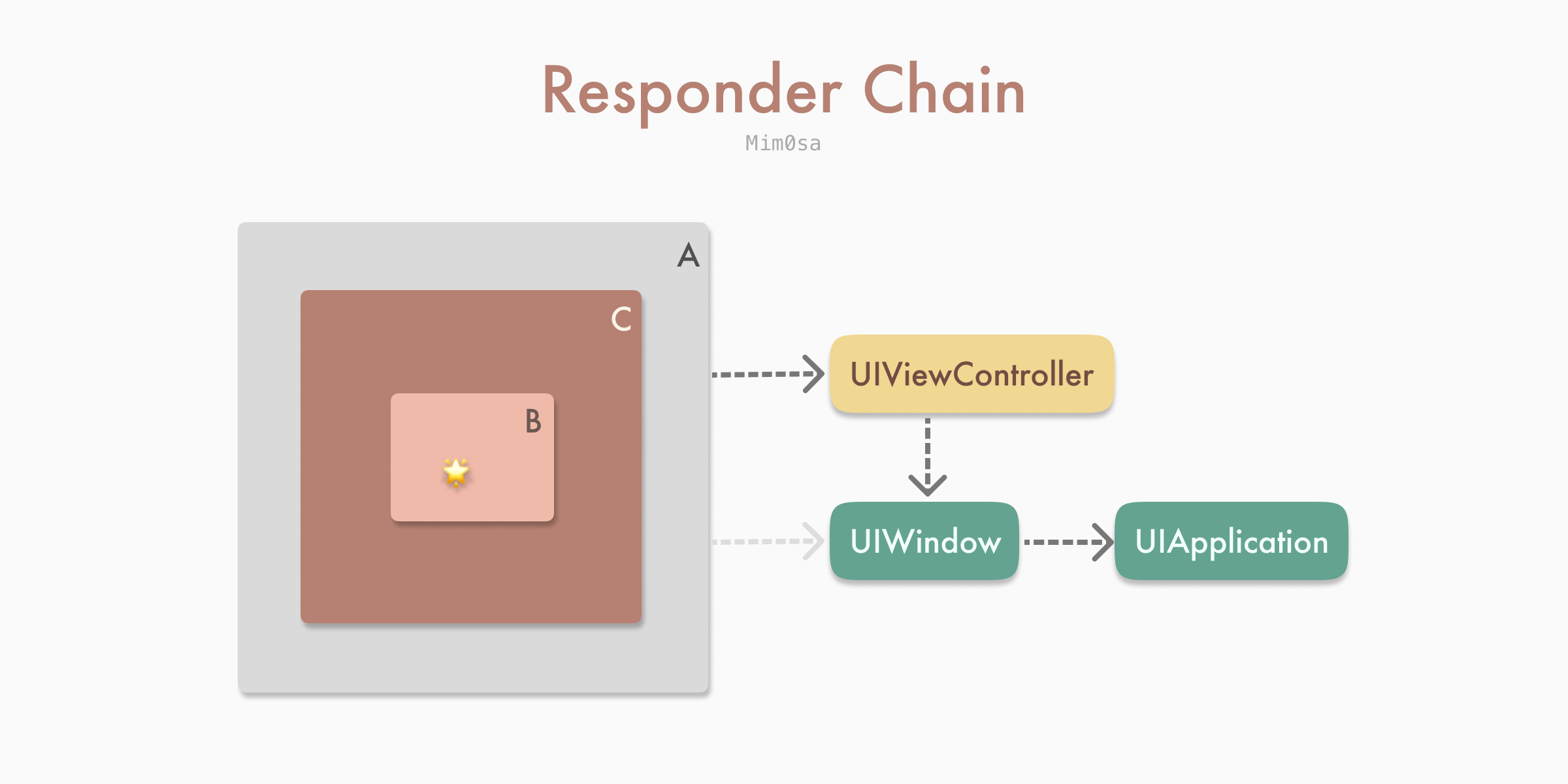

下面举个例子来说明。如下图所示,触摸点是🌟,那根据命中测试,B 就成为了第一响应者。由于 C 是 B 的父视图、A 是 C 的父视图、同时 A 是 Controller 的根视图,那么按照规则,响应链就是这样的:

视图 B -> 视图 C -> 根视图 A -> UIViewController 对象 -> UIWindow 对象 -> UIApplication 对象 -> App Delegate

Chain

图中浅灰色的箭头是指将 UIView 直接添加到 UIWindow 上情况。

沿响应链传递事件

触摸事件首先将会由第一响应者响应,触发其 open func touchesBegan(_ touches: Set<UITouch>, with event: UIEvent?) 等方法,根据触摸的方式不同(如拖动,双指),具体的方法和过程也不一样。若第一响应者在这个方法中不处理这个事件,则会传递给响应链中的下一个响应者触发该方法处理,若下一个也不处理,则以此类推传递下去。若到最后还没有人响应,则会被丢弃(比如一个误触)。 我们可以创建一个 UIView 的子类,并加入一些打印函数,来观察响应链具体的工作流程。

class TouchesExampleView: UIView {
    override func touchesBegan(_ touches: Set<UITouch>, with event: UIEvent?) {
        print("Touches Began on " + colorBlock)
        super.touchesBegan(touches, with: event)
    }

    override func touchesMoved(_ touches: Set<UITouch>, with event: UIEvent?) {
        print("Touches Moved on " + colorBlock)
        super.touchesMoved(touches, with: event)
    }

    override func touchesEnded(_ touches: Set<UITouch>, with event: UIEvent?) {
        print("Touches Ended on " + colorBlock)
        super.touchesEnded(touches, with: event)
    }
}

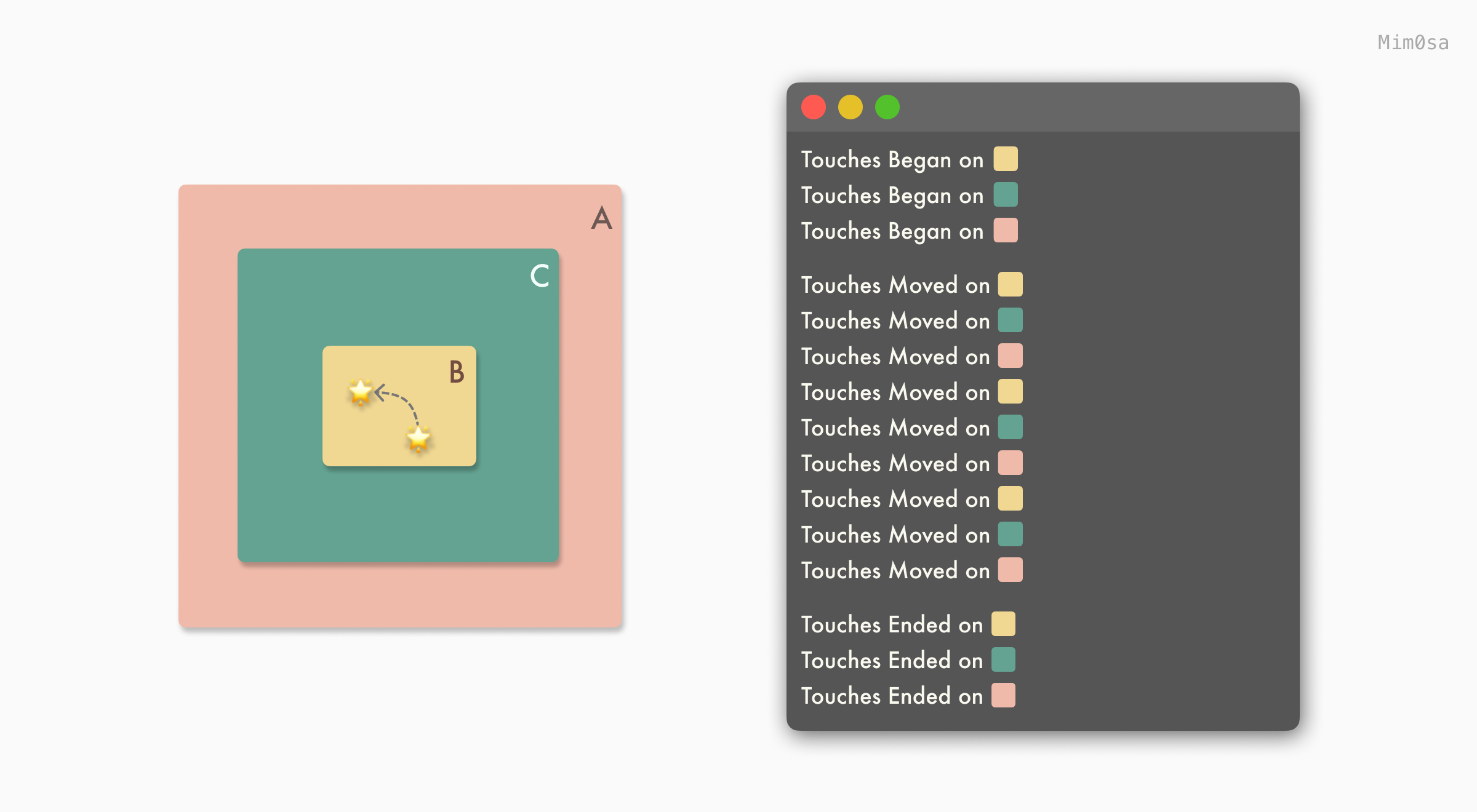

下面我们举一个例子。如下图,A B C 都是 UIView,我们将手指按照🌟的位置和箭头的方向在屏幕上移动一段距离,然后松开手。我们应该能在控制台看到下右图的输出。我们可以看到,A B C 三个视图都积极的响应了每一次事件,每次触摸的发生后,都会先触发 B 的响应方法,然后传递给 C,在传递给 A。但是这种「积极」的响应其实意味着在我们这个例子中,A B C 都不是这个触摸事件的合适接受者。他们之所以「积极」的将事件传递下去,是因为他们查看了这个事件的信息之后,认为自己并不是这个事件的合适处理者。(当然了,我们这边放的是三个 UIView,他们本身确实也不应该能处理事件)

Touch Moved

那么如果我们把上图中的 C 换成平时使用的 UIControl 类,控制台又会怎么打印呢?如右下图所示,会发现响应链的事件传递到 C 处就停止了,也就是 A 的 touches 方法没有被触发。这意味着在响应链中,UIControl 及其子类默认来说,是不会将事件传递下去的。在代码中,可以理解为 UIView 默认会在其 touches 方法中去调用其 next 的 touches 方法,而 UIControl 默认不会去调用。这样就做到了,当某个控件接受了事件之后,事件的传递就会终止。另外,UIScrollView 也是这样的工作机制。

Block Responder Chain

UIControl 接收信息的机制是 target-action 机制,和 UIGestureRecognizer 的处理方式相关但不完全相同,在下篇响应链x手势的文章中会谈到区别和联系。

当然,我们其实可以继承 UIView,来制作一个既处理事件,又继续传递事件的 View。又或是继承 UIControl,在合适的时机触发 next 的对应 touches 方法,也能做到相同效果。只是做之前要想清楚⚠️🍄,你是不是真的要把一个事件发放给多个控件来处理?当控件的层级关系重新排列时,效果还是否正确?你是不是单纯想搞事?等问题。

总结

总的来说,触摸屏幕后事件的传递可以分为以下几个步骤:

  1. 通过「命中测试」来找到「第一响应者」
  2. 由「第一响应者」来确定「响应链」
  3. 将事件沿「响应链」传递
  4. 事件被某个响应者接收,或没有响应者接收从而被丢弃

这些步骤都是建立在不使用 UIGestureRecognizer 的基础上的,下一篇文章会谈一下响应链x手势的情况。
