圆角的处理

原文出自 AsyncDisplayKit (现在叫 Texture )文档中的一篇关于圆角的文章:Corner Rounding。主要介绍了使用原生 .cornerRadius 的缺点,以及为什么会导致性能损失的原因,另外描述了在不同的情况下,设置圆角的最佳策略,最后给出了 Texture 中的调用方式。

圆角的处理

当谈到圆角处理,许多开发人员都坚持使用 CALayer.cornerRadius 属性。不幸的是,这个使用方便的属性极大地增加了性能压力,你应当在没有其他选择时才使用这个属性才对。

这篇文章将涵盖:

  • 为什么不应该使用 CALayer.cornerRadius
  • 更多高性能的圆角设置方式以及何时使用它们
  • 一张告诉你该如何选择圆角策略的流程图
  • Texture 中设置圆角的样例

设置 .cornerRadius 的代价很大

为什么 .cornerRadius 的代价很大?因为使用 CALayer.cornerRadius 属性会在滚动期间为60FPS的屏幕上触发离屏渲染(offscreen rendering),即使该区域的内容没有任何改变。这意味着GPU必须在每一帧上切换上下文(context),包括合成整个帧和每次使用 .cornerRadius 所导致的附加遍历之间。

重要的是,这些消耗不会显示在Time Profiler中,因为它们会影响到CoreAnimation Render Server帮助App做的工作(?)。这种莽的不行的行为消耗了许多设备的性能。在iPhone 4、4S和5 / 5C(以及类似的iPad / iPod)上,你能性能显着下降。在更新版本的iPhone上,即使你看不到直接的影响,它也会使内存空间减少,从而更容易产生掉帧的情况。

圆角的高性能设置策略

选择圆角设置策时只需要考虑三件事:

  • 在圆角下方有移动嘛?
  • 在圆角处有移动么?
  • 四个圆角都属于同一个节点? 并且 有没有其他节点在圆角区域相交?

译者注:这里的节点指的是 AsyncDisplayKitTexture )中的最基本单位,相当于 UIKit 中的 UIView

圆角下方的移动指的是一切在圆角图层下方的移动。例如,当一个有圆角的collection view cell在背景图层上滚动时,背景将在圆角底下移动并移出圆角。

至于圆角处的移动,请想象一个较小的带圆角的scroll view中包含了一张很大的图片。在scroll view内部缩放和平移图片时,图片将在scroll view的各个圆角处移动。

corner-rounding-movement

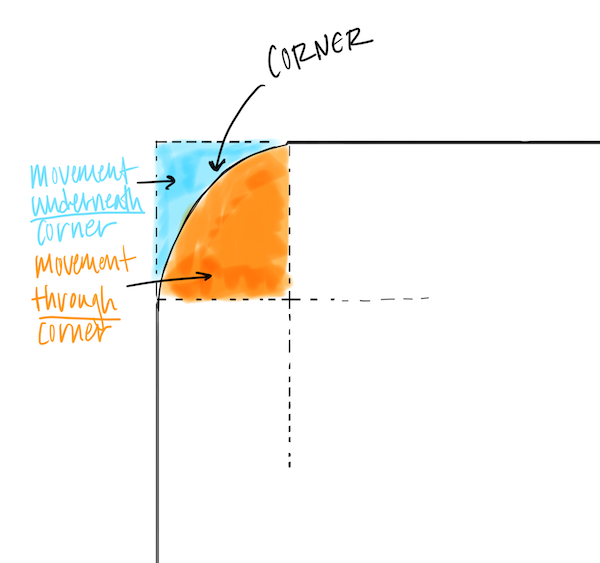

上图将圆角下方的移动高亮为蓝色并且将圆角处的移动高亮为橙色。

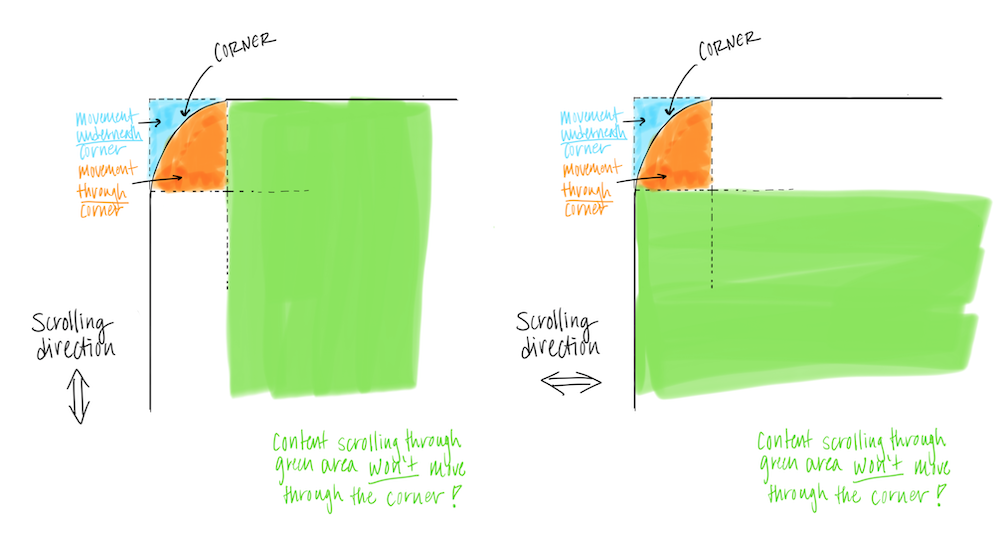

提示:在圆角对象内部可以有无需经过圆角的移动。下图展示了一块绿色高亮的区域,与scroll view边框有一个等同于圆角角度的内边距,当这块区域滚动时,就不算是在圆角处移动。

corner-rounding-scrolling

根据上述的说法来调整你的设计,消除其中的一种圆角移动,能让你在使用快速圆角技术时和使用 .cornerRadius 时产生巨大区别。

最后要考虑的是确定所有四个角是否都在同一节点,或者是否有任何子节点与圆角区域相交。

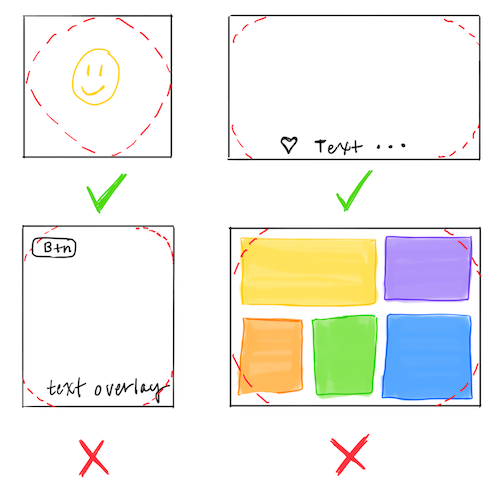

corner-rounding-overlap

预合成圆角

预合成的圆角是指使用贝塞尔曲线路径在 CGContext / UIGraphicsContext 中剪切内容( path.clip )所绘制的圆角。 在这种情况下,拐角将成为图像本身的一部分,并被整合到单个 CALayer 中。 有两种类型的预合成圆角。

最佳的方法是使用预合成的不透明角。这是可用的最有效方法,可以做到无Alpha混合(尽管这比起离屏渲染没那么重要),那不幸的是,这种方法最不灵活。如果圆角图像需要在某个背景上移动,则这个背景将需要为纯色才行。有一个小技巧是,你可以使用带纹理背景或照片背景来制作预合成圆角的,但通常来说你最好使用预合成的带Alpha圆角

第二种方法是涉及有预合成的带Alpha圆角的贝塞尔曲线路径,此方法非常灵活,应该是最常用的方法之一。这个方法确实会以整个内容的大小,产生Alpha混合的消耗,并且因为Alpha通道,会比不透明的预合成增加多25%的内存消耗。但这些消耗对于现代设备来说已经很小了,并且这和启动 .cornerRadius 导致离屏渲染所产生的消耗来说根本不是一个数量级的。

预合成圆角的一个关键限制是,圆角只能接触一个节点,而不能与任何子节点相交。如果存在以上任何一种情况,则必须使用clip corner。

请注意,在 Texture 中节点对 .cornerRadius 有特殊的优化,只有当你使用了 .shouldRasterizeDescendants 后会自动实现预合成角。在启用栅格化之前,请务必仔细考虑,因此,在未完全了解该概念之前,请勿使用此选项。

如果你想要一个简单的,纯色的圆角矩形或圆形,Texture 为你提供了一些便利方法。请参阅 UIImage + ASConveniences.h,以了解使用预合成的角(支持Alpha和不透明)创建纯色、圆角可调整大小的图像的方法。这些非常适合用作ASButtonNode的背景或是图片节点的占位符。

切割角

该方法是将4个独立的不透明角放置在需要圆角的区域上。该方法灵活,且有很好的性能。4个独立的layer消耗较小的CPU功率,一个layer对应一个圆角。

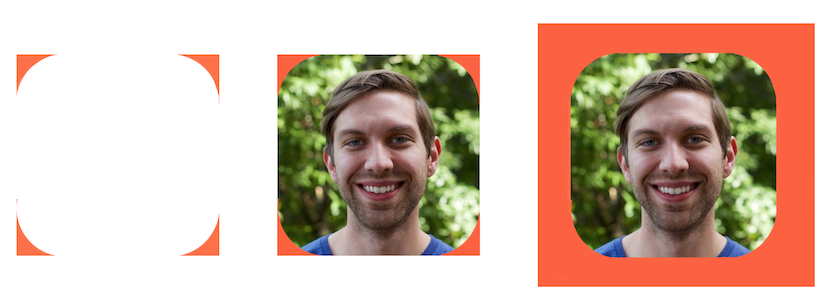

clip-corners

切割角主要运用于两种圆角情况:

  • 圆角接触多个节点或与任何子节点相交的情况。
  • 在固定的纹理或照片背景上的圆角。切割角方法很刁钻,但很有用!

可以使用 .cornerRadius 吗?

在很少数情况下,是适合使用 .cornerRadius 的,其中包括一个情况是一个圆角内和圆角下都需要移动的动态区域。对于某些动画,这是不可避免的。但是,在许多情况下,很容易通过调整设计来消除这样两种移动中的一种。在圆角移动一节中讨论了一种这样的情况。

当你屏幕上的内容不怎么移动时,使用 .cornerRadius 或是把它作为一个简易实现方式也没有那么糟糕。但是,当屏幕上出现了移动,即使这个移动的区域不包含圆角,也会导致额外的性能负担。例如,在导航栏中具有一个圆形元素,并在其下方有一个scroll view,即使它们不重叠,也会有影响。屏幕上的所有内容会进行动画处理,即使用户不进行交互。另外,任何形式的屏幕刷新都会消耗关于圆角切割的性能。

栅格化和图层支持

有人建议使用 CALayer.shouldRasterize 可以提高 .cornerRadius 属性的性能。这是一个没有很好理解清楚的选择,是很危险的。当没有东西导致图层重新栅格化(没有移动,没有点击更改颜色,不在会移动的tableView上等等),就可以使用。通常,我们不鼓励这样做,因为这很容易导致性能更加下降。对于不具备出色应用程序架构并坚持使用 CALayer.cornerRadius (例如,他们的应用程序性能不佳)的用户,这可能可以带来有意义的变化。但是,如果您是从头开始构建你的app的话,我们强烈建议您选择上述更好的圆角策略之一。

CALayer.shouldRasterizeTexture 中节点的 .shouldRasterizeDescendents 无关。启用后,.shouldRasterizeDescendents 将阻止子节点的实际视图和图层的创建。

圆角策略流程图

使用此流程图选择性能最佳的策略来解决圆角问题。

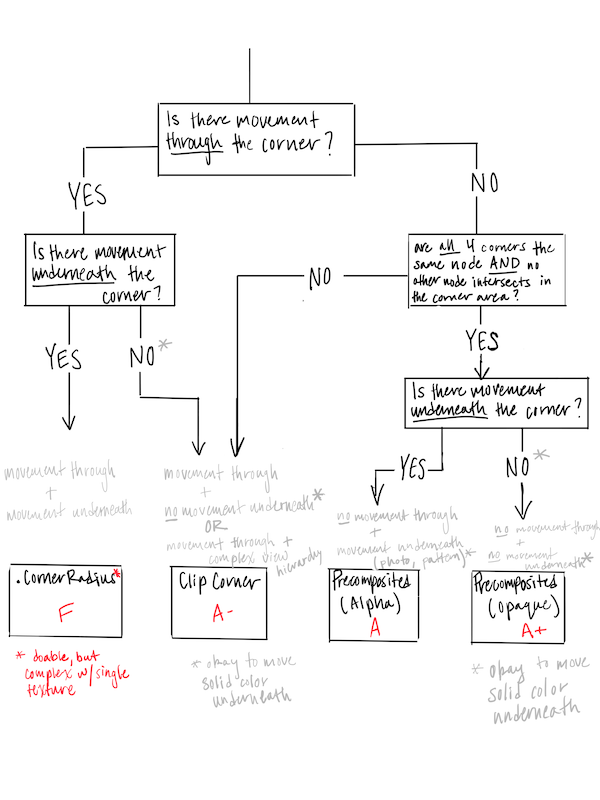

corner-rounding-flowchart-v2

Texture 的支持

以下代码举例说明了如何在 Texture 中使用圆角的不同方法:

使用 .cornerRadius

var cornerRadius: CGFloat = 20.0

photoImageNode.cornerRoundingType = ASCornerRoundingTypeDefaultSlowCALayer
photoImageNode.cornerRadius = cornerRadius

使用预合成圆角

var cornerRadius: CGFloat = 20.0

// Use precomposition for rounding corners
photoImageNode.cornerRoundingType = ASCornerRoundingTypePrecomposited
photoImageNode.cornerRadius = cornerRadius

使用切割角

var cornerRadius: CGFloat = 20.0

photoImageNode.cornerRoundingType = ASCornerRoundingTypeClipping
photoImageNode.backgroundColor = UIColor.white
photoImageNode.cornerRadius = cornerRadius

使用 willDisplayNodeContentWithRenderingContext 来设置某区域圆角的切割路径

var cornerRadius: CGFloat = 20.0

// Use the screen scale for corner radius to respect content scale
var screenScale: CGFloat = UIScreen.main.scale
photoImageNode.willDisplayNodeContentWithRenderingContext = { context, drawParameters in
    var bounds: CGRect = context.boundingBoxOfClipPath()
    var radius: CGFloat = cornerRadius * screenScale
    var overlay = UIImage.as_resizableRoundedImage(withCornerRadius: radius, cornerColor: UIColor.clear, fill: UIColor.clear)
    overlay.draw(in: bounds)
    UIBezierPath(roundedRect: bounds, cornerRadius: radius).addClip()
}

使用 ASImageNode 来给图片加圆角和边框。这是一个给头像添加圆角的好例子。

var cornerRadius: CGFloat = 20.0

photoImageNode.imageModificationBlock = ASImageNodeRoundBorderModificationBlock(5.0, UIColor.orange)
